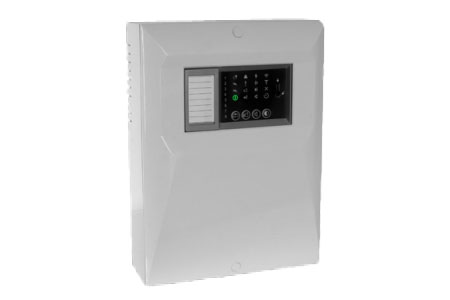

სახანძრო საკონტროლო პანელი FS4000/4

ხანძარსაწინააღმდეგო პანელი FS4000 შექმნილია ჩვეულებრივი ავტომატური ხანძარსაწინააღმდეგო დეტექტორებითა და ხელით გამოძახების წერტილებით მუშაობისთვის. პანელს აქვს გამოსავალი გათვალისწინებული გარე აღმასრულებელი მოწყობილობებისთვის.
მოწყობილობა იწარმოება ოთხ ვერსიაში:2 სახანძრო სიგნალიზაციის ხაზი – FS4000/24 სახანძრო სიგნალიზაციის ხაზი – FS4000/46 ხანძარსაწინააღმდეგო ხაზი – FS4000/68 სახანძრო სიგნალიზაციის ხაზი – FS4000/8
ტექნიკური მახასიათებლები
სახანძრო სიგნალიზაციის ხაზები:– სახანძრო დეტექტორების მაქსიმალური რაოდენობა ხაზზე: 32- დამაკავშირებელი ხაზი: ორსადენიანი– ხაზის მაქსიმალური წინააღმდეგობა: 100 O
ამჟამინდელი ზღურბლები:– გაუმართაობის მდგომარეობა: 0 – 6 mA– სამუშაო რეჟიმი: 6 – 16 mA– ხანძრის მდგომარეობა: 16 – 80 mA– მოკლე ჩართვა: > 80 mA
ხანძრის მდგომარეობის მონიტორინგის შედეგები:- რაოდენობა: 2 ცალი– ტიპი: პოტენციალი, რელე დამოუკიდებელი კონტროლით– ელექტრული მახასიათებლები: (19-27.5)V DC/1A
სარელეო გამომავალი ხანძრის მდგომარეობისთვის:- რაოდენობა: 2 ცალი– ტიპი: პოტენციალის გარეშე, 1 გადართვა, 1 NO– ელექტრული მახასიათებლები: 3?/125V AC, 3A/30V DC
რელეს გამომავალი ხარვეზის მდგომარეობისთვის:- რაოდენობა: 1 ცალი– ტიპი: პოტენციალის გარეშე, გადართვის– ელექტრული მახასიათებლები: 3?/125V AC, 3A/30V DC
რელეს გამომავალი ხარვეზის მდგომარეობისთვის:- რაოდენობა: 1 ცალი– ტიპი: მოკლე ჩართვისას გააქტიურებული არამონიტორული ტიპი (პოტენციური თავისუფალი კონტაქტისგან)– ელექტრული მახასიათებლები: 5 VDC ნორმალურ ღია მდგომარეობაში / 0 VDC აქტივაციის რეჟიმშიშესრულება:– ხანძრის განგაშის ხაზებზე და კონტროლირებად გამომავალზე კონტროლი გაუმართაობის პირობებში (მოკლე ჩართვა და შეფერხება) და ავტომატური გადატვირთვა.– ამოღებული ხანძრის დეტექტორის გამოვლენა და ავტომატური გადატვირთვა.– ხელით ზარის წერტილების იდენტიფიკაცია.- LED ინდიკატორი განგაშისა და საგანგებო მდგომარეობისთვის.– ხანძრის მდგომარეობის გამომუშავების შეფერხება ხანძრის მდგომარეობის რეგისტრირებიდან 1, 2, 3, 4, 5, 6 ან 7 წუთის განმავლობაში.- ორი ხანძარსაწინააღმდეგო ხაზის “ლოგიკური და” რეალიზაციის ვარიანტი.– Duty Mode მდგომარეობა სახანძრო მდგომარეობის მე-2 ეტაპის პირდაპირი ჩართვით ორი ხანძარსაწინააღმდეგო ხაზისთვის.– მოწყობილობის სტატუსის მითითება მონაცემთა გადაცემისთვის RS485.– RS485 კომუნიკაციის ინტერფეისის ჩართვის/გამორთვის ვარიანტი.– ჩაშენებული ხმოვანი სახანძრო მდგომარეობისთვის – ერთი ტონალური, უწყვეტი, შეიძლება გამორთოთ.– ჩამონტაჟებული ხმოვანი დეფექტის მდგომარეობისთვის – ერთი ტონალური, წყვეტილი, შეიძლება გამორთოთ.- სატესტო რეჟიმი ხანძრის განგაშის ხაზებისთვის.- ხანძრის განგაშის ხაზების გამორთვა.- გამორთვა გამომავალი ხანძრის მდგომარეობა.– პარამეტრების გაფართოება დამატებითი სარელეო გამომავალი სახანძრო მდგომარეობისთვის თითოეული ხაზისთვის და ჩაშენებული RS485 ლოკალურ ქსელში მუშაობისთვის.– შეყვანა ხანძრის დისტანციური გადატვირთვისთვის;
რეგისტრირებული მოვლენების ჩვენებები:- განათების ჩვენება: LED- ხმა: ჩაშენებული ზუმერი
ელექტრომომარაგება:– ძაბვა: (100-240)V AC- სიხშირე: 50/60 ჰც
სარეზერვო ბატარეები:– აკუმულატორის ტიპი: ტყვია, გელის ელექტროლიტი– ბატარეების რაოდენობა: 2 ცალი– სარეზერვო ბატარეის ნომინალური ძაბვა: 12 ვ– ნომინალური სიმძლავრე C20: (7,0) აჰ- დამუხტვის ძაბვა: 28V DC
მუშაობა Duty რეჟიმში ძირითადი ელექტრომომარაგების შეწყვეტისას:ხაზები – 24V / 1,2Ah – 24V / 4,5Ah – 24V / 7,0Ah2 ხაზი – 32 სთ – 120 სთ – 180 სთ4 ხაზი – 24 სთ – 98 სთ – 140 სთ6 ხაზი – 20 სთ – 80 სთ – 110 სთ8 ხაზი – 16 სთ – 68 სთ – 90 სთ
სარეზერვო ბატარეების მოხმარება:– 2 ხაზის კონფიგურაცია: < 35 mA 24V DC-ზე– 4 ხაზის კონფიგურაცია: < 45 mA 24V DC-ზე– 6 ხაზის კონფიგურაცია: < 55 mA 24V DC-ზე– 8 ხაზის კონფიგურაცია: < 65 mA 24V DC-ზე
გარე მოწყობილობების კვების წყარო:– ძაბვა: (19-27)V DC– მაქსიმალური დენის მნიშვნელობა (მათ შორის კონტრ.გამომავალი დენის): 1,2A
საკრავები:– ძირითადი მიწოდება 230 ვ: 4.0 ა- სარეზერვო ბატარეა: 6.0 ა– გარე მოწყობილობების კვების წყარო: 1,85 ა ავტომატური– მონიტორინგის შედეგები: 1.1 ავტომატური
ზომა: 304 მმ x 222 მმ x 94 მმწონა (სარეზერვო ბატარეები არ შედის): 0.98 კგ
