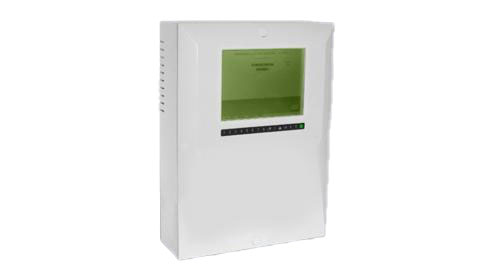

სახანძრო საკონტროლო პანელი IFS7002 1SLoop

ტექნიკური მონაცემები:ფიზიკური კონფიგურაცია:
– 1 სახანძრო სიგნალიზაციის მარყუჟი- 2 მონიტორინგის გამომავალი– 1 სარელეო გამომავალი სახანძრო მდგომარეობისთვის– 1 პროგრამირებადი სარელეო გამომავალი ხანძრის მდგომარეობისთვის– 1 რელე გამომავალი ხარვეზის პირობებისთვის
ხანძარსაწინააღმდეგო ზონები:– ზონების მაქსიმალური რაოდენობა – 64– ხანძარსაწინააღმდეგო და გასასვლელი მოწყობილობების მაქსიმალური რაოდენობა – 60
ხანძრის განგაშის მარყუჟები:– სახანძრო დეტექტორების მაქსიმალური რაოდენობა მარყუჟში – 125– დამაკავშირებელი ხაზი – ორმავთულიანი ფარით– მარყუჟის მაქსიმალური წინააღმდეგობა – 100– მარყუჟის გამომავალი წინააღმდეგობა – 20– მარყუჟის მაქსიმალური მოხმარება – 200 mA
მონიტორინგის შედეგები: – 2 ც– ტიპი – პოტენციალი– ელექტრო მახასიათებლები – (24±5)V/0,5A
სარელეო გამომავალი ხანძარსაწინააღმდეგო პირობებისთვის – 1ც– ტიპი – პოტენციური თავისუფალი, გადართვის– ელექტრო მახასიათებლები – 3A/125VAC; 3A/30VDC
სარელეო (პროგრამირებადი) გამომავალი ხანძრის პირობებში – 1ც– ტიპი – პოტენციური თავისუფალი, გადართვის– ელექტრო მახასიათებლები – 3A/125VAC; 3A/30VDC
სარელეო გამომავალი დეფექტის პირობებში – 1 ც– ტიპი – პოტენციური თავისუფალი, გადართვის– ელექტრო მახასიათებლები – 3A/125VAC; 3A/30VDC
შესრულება:- კონტროლი ხანძრის სიგნალიზაციის მარყუჟებზე და მონიტორინგის გამომავალზე ხარვეზის პირობებისთვის (მოკლე ჩართვა და შეფერხება) და ავტომატური გადატვირთვა- გამოყოფილი LED მითითება ხანძრის ზონაში- ამოღებული მოწყობილობების აღმოჩენა მარყუჟებში და ავტომატური გადატვირთვა- ზონების დამთხვევის რეჟიმში დაყენების შესაძლებლობა– ცეცხლის მდგომარეობის ორი ფაზა, პროგრამირებადი დრო ხანძრის მდგომარეობის I ეტაპისთვის, ცალ-ცალკე თითოეული ზონისთვის– ხანძრის მდგომარეობის I ეტაპის დროის გახანგრძლივების შესაძლებლობა პროგრამირებადი ინსპექტირების პერიოდით, მითითებული თითოეული ზონისთვის– ჩამონტაჟებული სახანძრო მდგომარეობისთვის – ერთი ტონალური, უწყვეტი, შეიძლება გამორთოთ– ჩამონტაჟებული ხმოვანი დეფექტის მდგომარეობისთვის – ერთი ტონალური, უწყვეტი, შეიძლება გამორთოთ- ჩაშენებული რეალურ დროში საათი- ტესტის რეჟიმებისა და პარამეტრების კომპლექტი
საათის დაყენება:- განათების და ხმის ჩვენებების შემოწმება- ხანძარსაწინააღმდეგო ზონების ტესტირება- გამომავალი და ინტეგრირებული გარე მოწყობილობების რეგულირება– პარამეტრების და მუშაობის რეჟიმების პროგრამირება– პარამეტრების დისტანციური პროგრამირება ოპერატორის შორეული მართვის წერტილიდან
– რეგისტრირებული მოვლენების ენერგეტიკული დამოუკიდებელი ღონისძიების ჟურნალი ღონისძიებების ტიპით, თარიღით და საათით – 1023-მდე ღონისძიება– ინტერფეისები გარე მოწყობილობებთან კომუნიკაციისთვის – CAN 2.0B და USB.
რეგისტრირებული მოვლენების ჩვენებები:– განათების ჩვენება – LED– ტექსტური შეტყობინებები – LCD დისპლეი, 320 х 240 ქულა, უკანა განათება– ხმის სიგნალიზაცია – ჩაშენებული ხმოვანი
ელექტრომომარაგება:მაგისტრალური:– ძაბვა – 220/230 ვ- სიხშირე – 50 ჰც
სარეზერვო ბატარეები:– ბატარეის ტიპი – ტყვია, გელის ელექტროლიტი- ბატარეების რაოდენობა – 2 ცალი– კავშირი – სერიული კავშირი– სარეზერვო ბატარეის ნომინალური ძაბვა – 2x12V DC– ნომინალური სიმძლავრე C20 – 7Ah- დამუხტვის ძაბვა – 28 ვ
სარეზერვო ბატარეების მოხმარება:– 24 ვ-ზე – <160 mA- 26 ვ-ზე – < 150 mA
გარე მოწყობილობების კვების წყარო:– ძაბვა – (24±5)V– მაქსიმალური დენის მნიშვნელობა (მათ შორის, მონიტორინგის გამომავალი გამომავალი დენები) – 1А
ზომები:– საერთო ზომები – 286 x 148 x 125 მმ– წონა (ბატარეები არ შედის) – 1.240 კგ.
